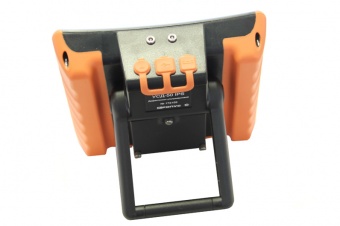

Ультразвуковой дефектоскоп нового поколения УСД-50 IPS в специально разработанном ударопрочном корпусе с классом защиты IP65 - представляет собой симбиоз суперсовременной электронной архитектуры и новейших программных подходов к обработке сигналов. Помимо традиционных функций, дефектоскоп имеет вход энкодера, позволяющий подключать различные сканеры для построения B-сканов и TOFD развертки контролируемого участка изделия. Уникальный морозостойкий современный экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах. Мощный, легкий и портативный (масса менее 2 кг с аккумулятором), в эргономичном ударопрочном и защищенном корпусе из ABS пластика, прибор устанавливает новый стандарт для современных ультразвуковых приборов ручного неразрушающего контроля. Широкий набор функций включает в себя: автоматическую калибровку преобразователя, функции ВРЧ, АРК, АРД с привязкой по чувствительности, Б-скан, TOFD, режим огибающей, большую память результатов, высокоскоростной интерфейс с ПК. Ультразвуковой дефектоскоп УСД-50 IPS позволяет измерять толщину изделий с большой точностью и обладает всеми функциями по документированию результатов УЗ контроля. Сертификат Госстандарта России RU.C.27.003.A №27966, зарегистрирован в Государственном реестре средств измерений под №34900-07 и допущен к применению в Российской Федерации. |
Основные отличия |
|
|
Развертка
мин.: 0 - 2 мкс
макс.: 0 - 1530 мкс
с шагом 0.01, 0.1, 1, 10 и 100 мкс
Задержка
от -5 мкс до 2000 мкс
с шагом 0.01, 0.1, 1, 10 и 100 мкс
Максимальная длина контролируемого материала (сталь)
до 4500 мм (эхо-режим), 9000 мм (теневой режим)
Диапазон скоростей
1000 - 10 000 м/с с шагом 1, 10 и 100 м/с
Задержка в призме
0 - 100 мкс с шагом 0.01, 0.1, 1 мкс
Демпфирование
25 ом / 50 ом/ 1000 Ом
Входной импенданс
50 ом / 600 ом
Зондирующий импульс
радиоимпульс, амплитудой 50, 100, 150 или 200 В, с регулируемым числом периодов (0,5-10) и изменяемой частотой радиоимпульса
Демпфер зондирующего импульса
регулируемый 0- 500нс с с задержкой демпфирования от 0 до 500нс
Частота повторений ЗИ
от 20 до 2000Гц с шагом 10, 100 и 1000 Гц
Усилитель
широкополосный: 0.1-20 МГц (-6 дБ)
Диапазон регулировки усиления
100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ
Дополнительная клавиша +dB
программируемая
Временная Регулировка Чувствительности (ВРЧ)
диапазон до 90 дБ, 12 дб/мкс
с построением кривой по 32 опорным точкам
введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК)
построение по 32 точкам, регулируемая по высоте
две дополнительных кривых АРК 0- 12 дБ от базовой
Функция АРД
построение по 32 точкам, регулируемая по высоте
с автоматической привязкой к усилению и двумя дополнительными кривыми
Детектирование
положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки), B-scan, TOFD
Отсечка
компенсированная, 0 - 90% высоты экрана
Зоны контроля
две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов.
Автоматическая Сигнализация Дефектов (АСД)
световая для каждой зоны отдельно и звуковая
Измерение временных интервалов
от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту, по максимуму
сигнала или по переходу через "0"
Измерение амплитуды
в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние (АРК)
Дисплей
Цветной высококонтрастный, TFT 640 х 480 точек,
(130 х 100 мм). Специальная функция для работы на ярком солнечном свете
А-сигнал
480 x 300 точек в стандартном режиме
640х480 в полноэкранном режиме
Память
200 настроек с А-сигналом
1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейс
USB
Разъемы преобразователей
2 Lemo00
Аккумулятор
Li-ion 10.8В, 5000 mА/ч
Время работы
не менее 10 часов работы от встроенного аккумулятора
Внешнее питание
блок питания 220В AC
Напряжение питания
15В / 2,5А DC
Диапазон рабочих температур
от -30 C до +55 C
Размер (В x Ш x Д)
200 мм x 225 мм x 80 мм
Масса
1,5 кг с аккумуляторами
Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
Комплект поставки
Электронный блок УСД-50 IPS со встроенным Li-ion аккумулятором
Блок питания сетевой 15В / 220В
Защитный чехол с блендой и креплением на корпусе оператора
Кабель Lemo00-Lemo00 1,5м
Преобразователь ультразвуковой П111-2,5-К12
Преобразователь ультразвуковой П111-5-К6
Преобразователь ультразвуковой П121-2,5-40
Преобразователь утразвуковой П121-5-65
Кабель USB для связи с ПК
Программное обеспечение на CD-диске
Руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки
Кейс для переноски
