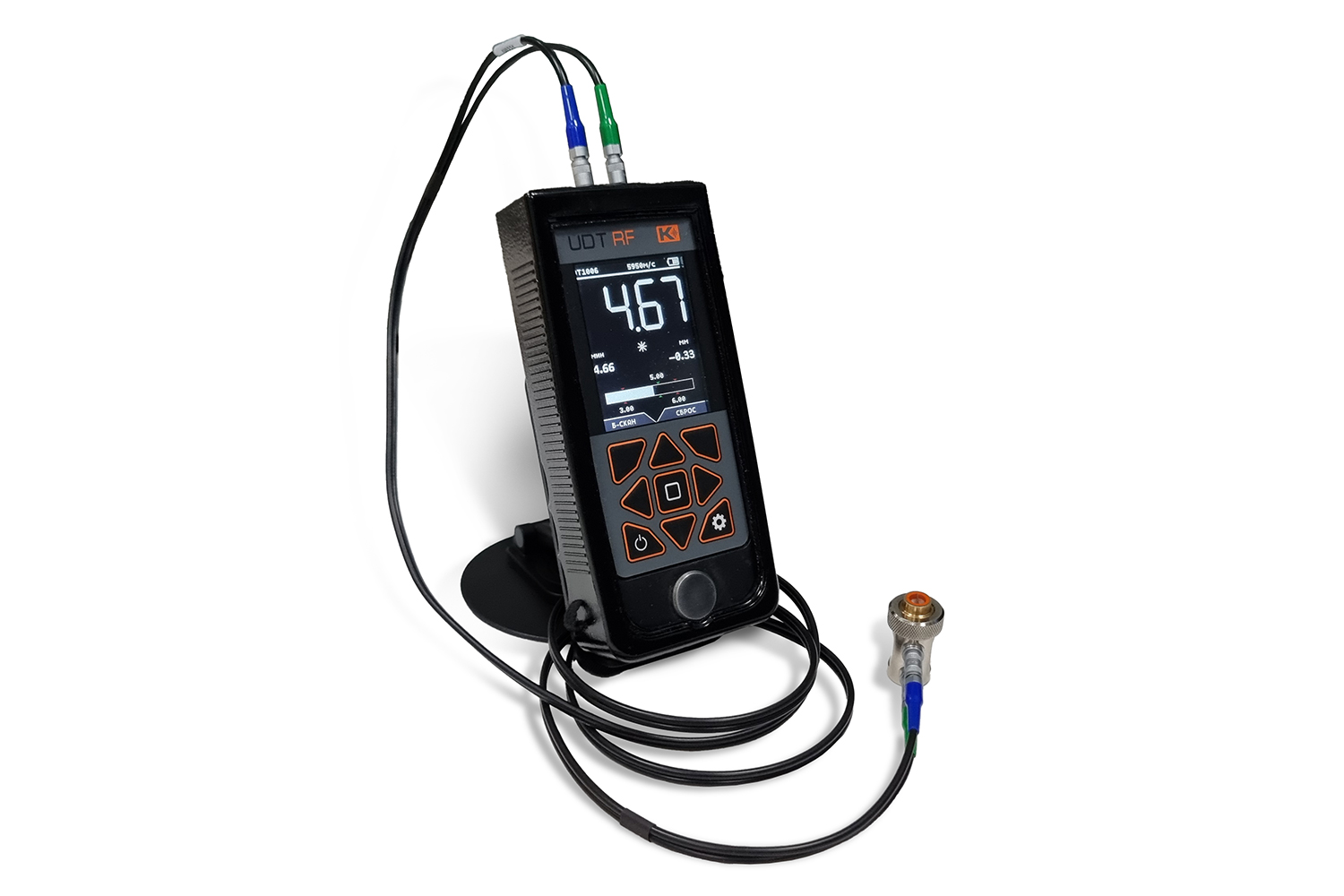

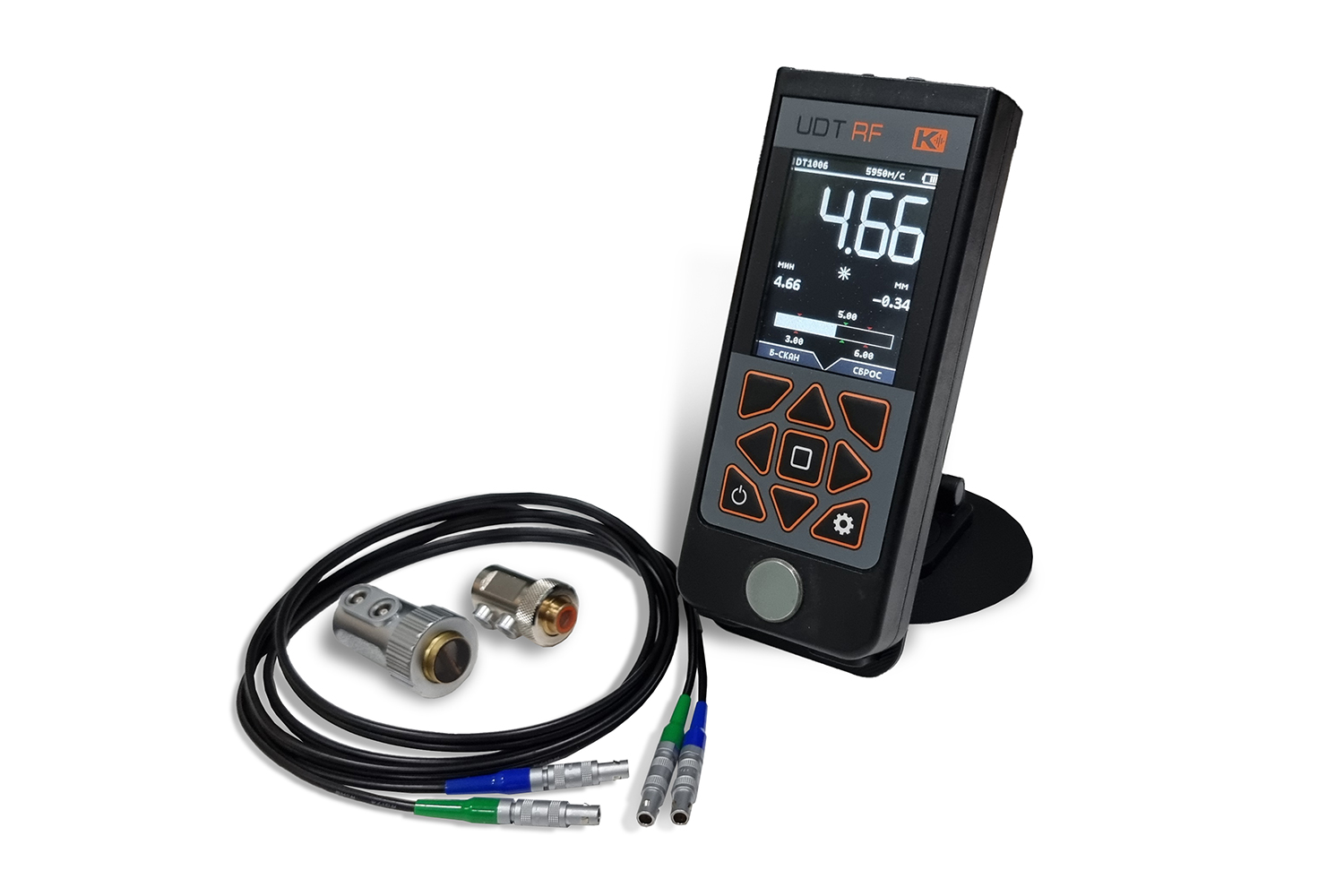

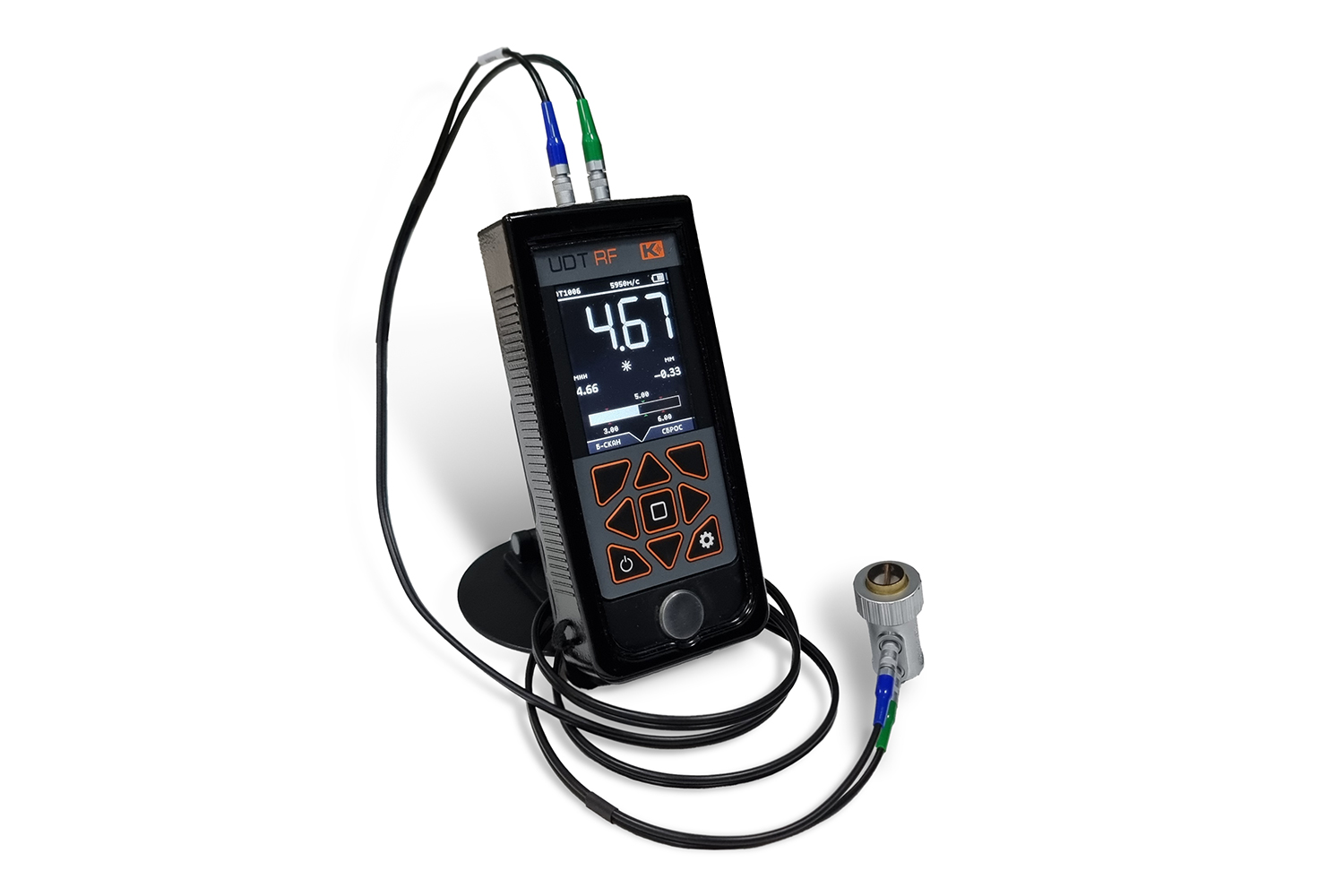

Ультразвуковой толщиномер UDT-RF

UDT-RF ультразвуковой толщиномер общего применения. Толщиномер работает с ограниченной номенклатурой раздельно-совмещенных преобразователей и имеет два рабочих режима ЦИФРА и Б-СКАН. В режиме настройки и калибровки преобразователя оператору доступен А-скан с некоторыми ограничениями в функционале.

Толщиномер может применяться для измерения толщины стенок ёмкостей, труб, трубопроводов, толщины мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями, в процессе их эксплуатации или при изготовлении на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях.

Сертификат Госстандарта России RU.C.27.004.A №68187, ультразвуковой толщиномер зарегистрирован в Государственном реестре средств измерений под №69546-17 и допущен к применению в Российской Федерации.

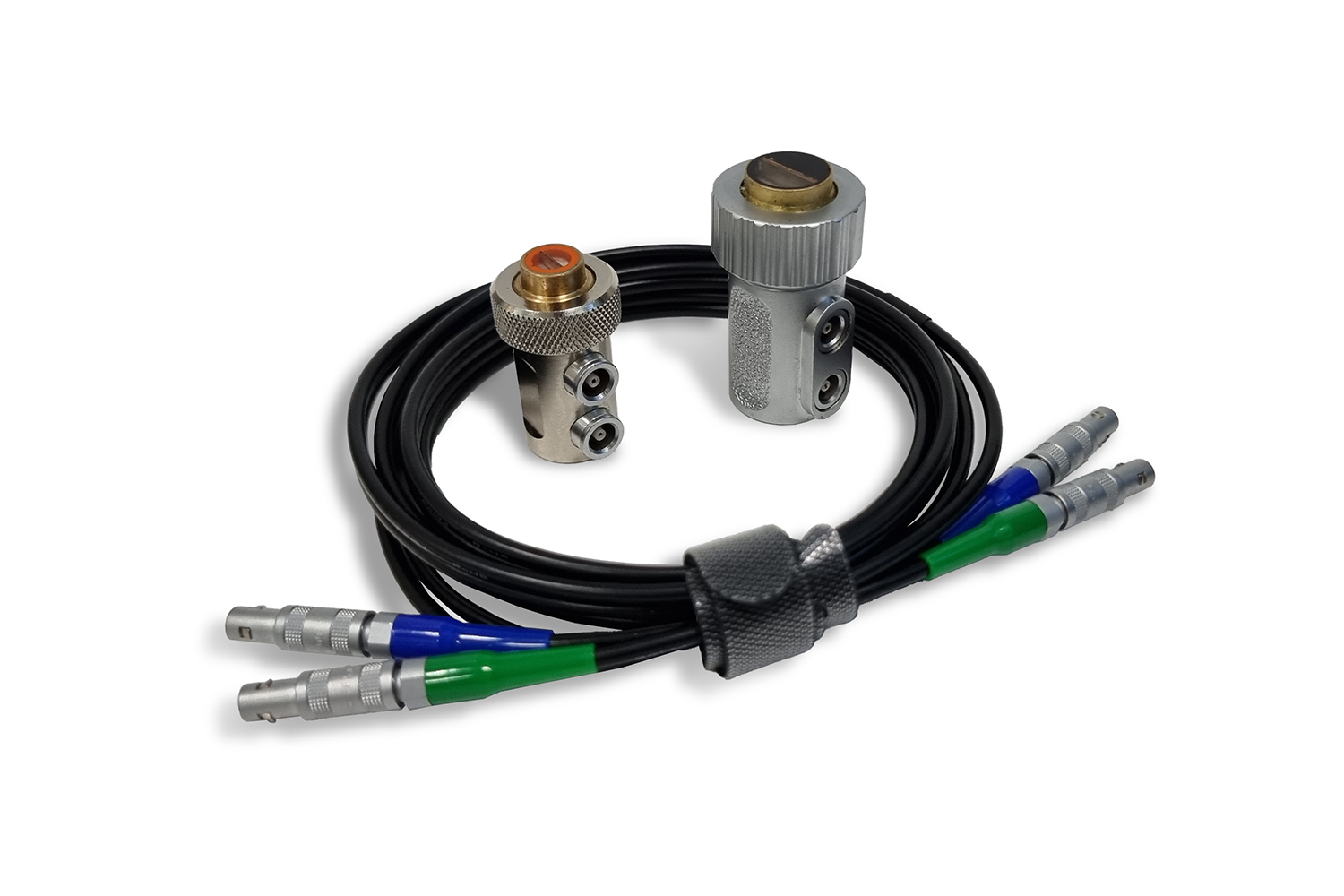

Дополнительные преобразователи:

DTB5012 раздельно-совмещенный преобразователь 5,0 МГц, диаметр рабочей поверхности 14 мм, габариты Ø 25 х 44 мм. Преобразователь входит в базовый комплект и предназначен для измерения толщины в основном плоских изделий или труб средних и больших диаметров.

DT1006 раздельно-совмещенный преобразователь 10,0 МГц, диаметр рабочей поверхности 9 мм, габариты Ø 20 х 34 мм. Преобразователь предназначен для измерения толщины труб, в том числе небольших диаметров. Поставляется опционально.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ УЛЬТРАЗВУКОВОГО ТОЛЩИНОМЕРА UDT-RF:

• Толщиномер имеет два режима работы: (ЦИФРА, Б-СКАН).
• А-СКАН можно использовать в режиме меню при настройке толщиномера, без возможности регулировать развертку и положение строба
• Работа с только с преобразователями, занесенными в библиотеку
• Калибровка скорости распространения ультразвуковой волны на образце с заранее известной толщиной
• АСД – управляемая система измерений, где возможно установить норму толщины для детали, и настроить пороги отклонения от нормы в мм или в % с цветовой сигнализацией выхода за установленные пределы
• Дискретность измерения 0,1/0,01/0,001 мм

КОНСТРУКЦИОННЫЕ ОСОБЕННОСТИ УЛЬТРАЗВУКОВОГО ТОЛЩИНОМЕРА UDT-RF:

• Эргономичный корпус из ABS пластика
• Разъемы преобразователей - 2 Lemo 00
• Цветной TFT дисплей с регулировкой яркости

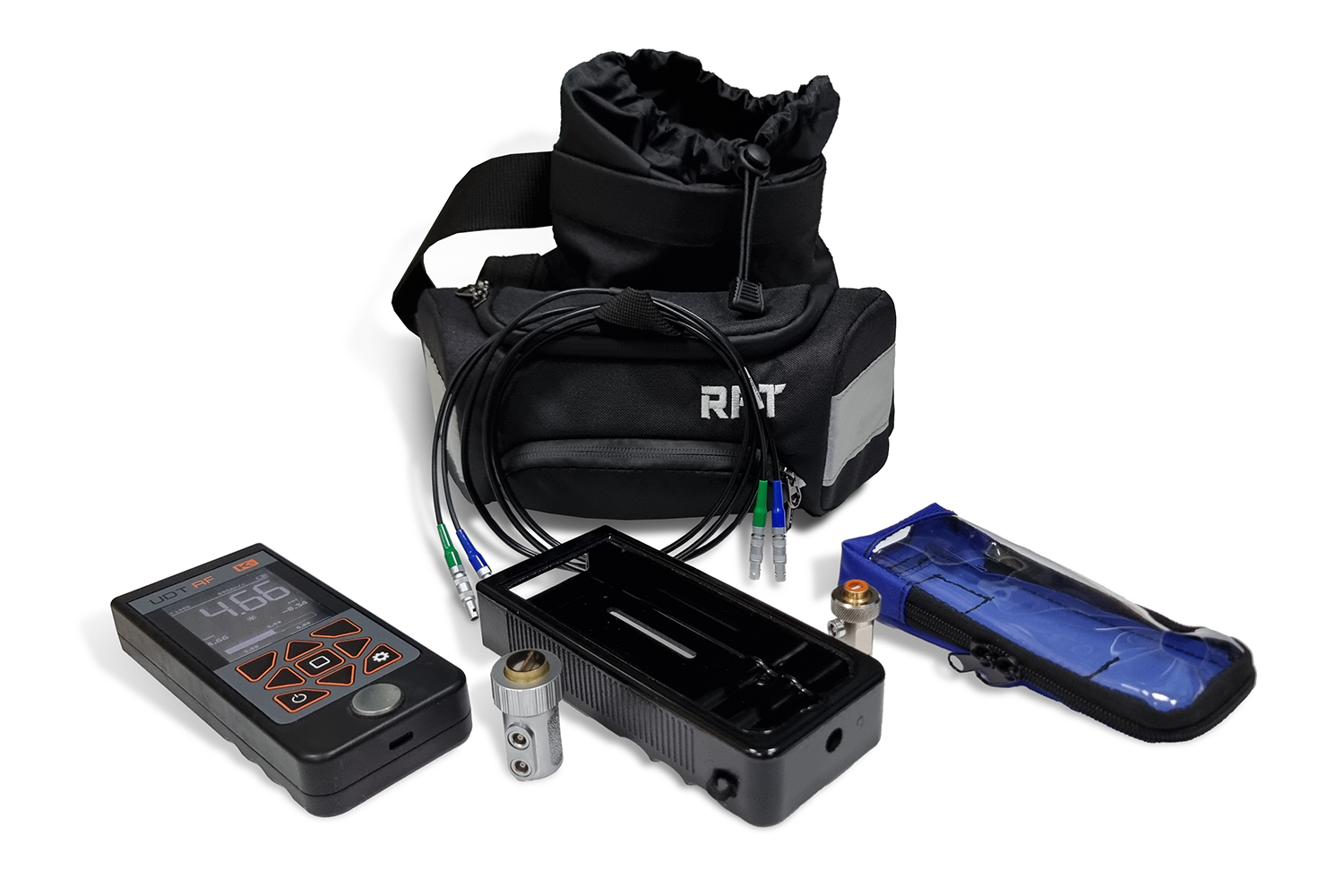

• Функциональная рабочая сумка-пояс RFT с навесным карманом-сбросом для ветоши, геля и прочего вспомогательного инструмента. На сумке нашиты светоотражающие полосы, карман-сброс можно расположить как под правую руку, так и под левую. Регулировка ремня сумки рассчитана для оператора практически любого телосложения, с учетом работы в зимней спецодежде

ВСПОМОГАТЕЛЬНЫЙ ФУНКЦИОНАЛ УЛЬТРАЗВУКОВОГО ТОЛЩИНОМЕРА UDT-RF:

• Функция фиксации "заморозки" А-скана и измеренного значения на экране после отрыва преобразователя, значение сохраняется до проведения следующего измерения или выхода в меню прибора. Функция включается нажатием одной кнопки, при этом на экране прибора в центре появляется значек "снежинка"
• Библиотека установленных скоростей для различных, наиболее распространенных материалов
• Библиотека преобразователей куда включены типовые используемые преобразователи

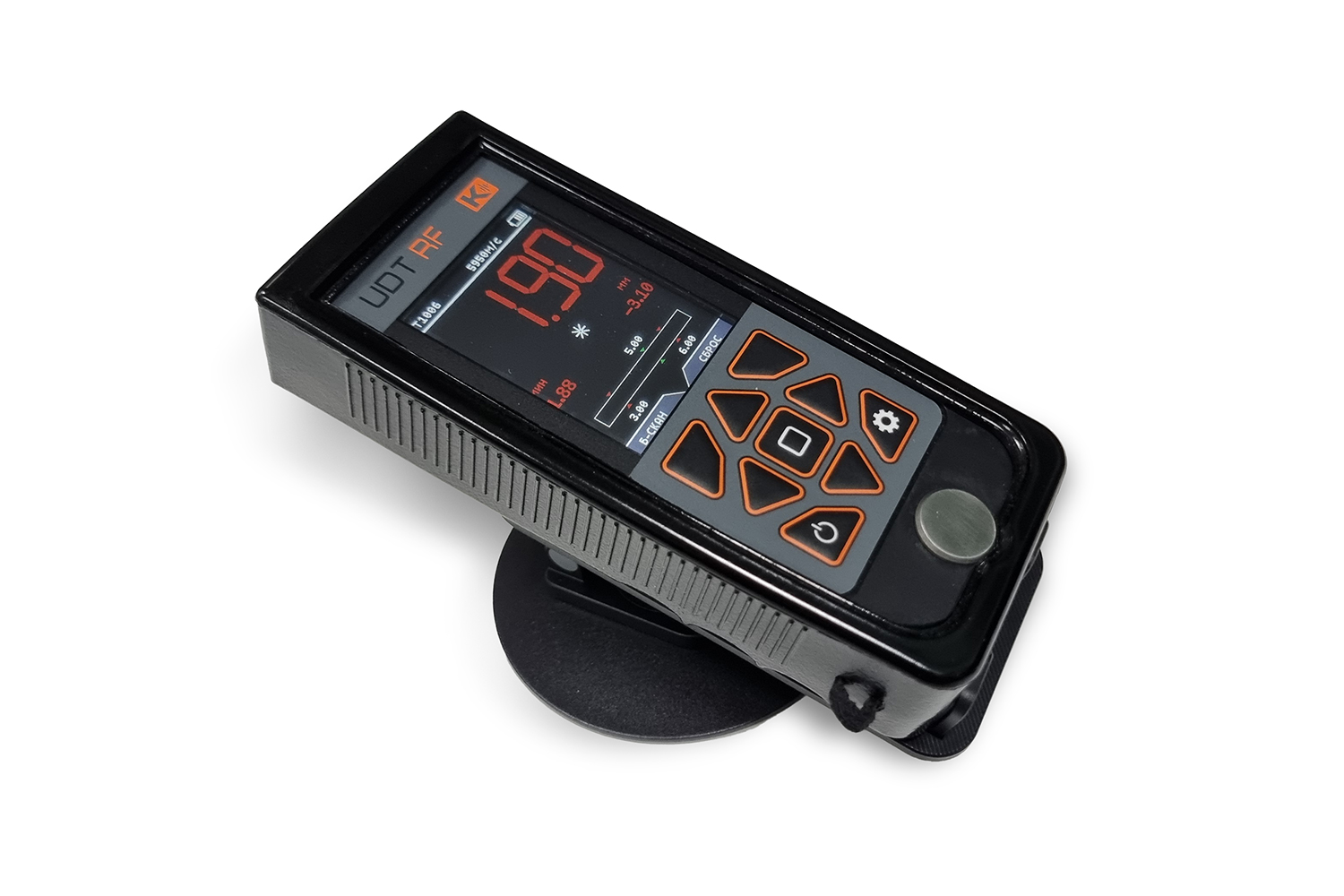

• Три сменные цветовые палитры экрана – для работы в разных условиях освещенности: стандартная / имитация люминесцентного дисплея / монохромная
• Настраиваемый таймер автоотключения - 3, 5, 10 мин и настраиваемая работа подсветки экрана - 30, 60, 120 секунд при бездействии прибора
• Таймер поверки - устанавливается дата окончания срока поверки и таймер оповещения за 30, 14 и 7 дней до окончания срока действия поверки. Прибор будет оповещать об окончании срока поверки при каждом включении

РЕЖИМЫ РАБОТЫ ТОЛЩИНОМЕРА UDT-RF:

• Режим ЦИФРА – предназначен для измерения толщины изделия, при котором результат измерения выводится на кран в виде цифрового значения. При этом на экране помимо текущего измеренного значения толщины изделия, отображается минимальное зафиксированное значение, и отклонение от нормы в мм или %.

• Режим Б-СКАН – режим, позволяющий формировать профиль сечения исследуемой детали, с фиксацией минимального значения толщины. В этом режиме на экране отображается: графическое изображение профиля изделия Б-скан, текущее измеренное значение, минимальное зафиксированное значение толщины и курсоры установленных порогов отклонения от номинала (при включенной функции АСД). Возможно два типа графического отображения профиля изделия Б-скан с заполнением, Б-скан без заполнения

• Режим МЕНЮ предназначен для настройки преобразователя и установки параметров контроля, при этом оператор может наблюдать А-скан и зменяя усиление и скорость оперативно наблюдать за поведением сигнала.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УЛЬТРАЗВУКОВОГО ТОЛЩИНОМЕРА UDT-RF
